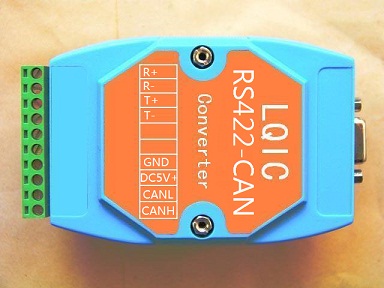

工业级外供电有源智能RS422-CAN双向智能转换器

  目前工业环境中许多重要的设备使用RS-422接口界面设计,然而,RS-422传输距离短,而且抗干扰性能差,为了克服这个限制,使用RS422-CAN转换器,将RS422信号转换成CAN总线信号,距离可以延长到7公里,而且抗干扰性能是RS422总线的5倍,即插即用,透明传输,方便快捷,不用修改通讯协议等。

   422CANIH 是一款性能卓著,功能强大的工业级RS-422/CAN智能转换器,设计指标完全符合工业标准要求,具备严格的工业应用设计特点,集多项专门技术于一身.包括导轨式外型设计支持DIN-rail标准导轨安装,接线端子接线,可通过外部接线端子供电提供5V或者5-30V宽电压等输入可选,3000V光电隔离保护和自动侦测串口信号速率.总之,您的RS-422设备可以轻松转换成CAN总线信号进行透明传输,无须做任何的软硬件改变.此外它采用接口自适应技术,无需开关设置,既可支持RS-422/CANBUS双向转换,纳秒级转换速度,非常适合在性能要求苛刻的工业采集系统中使用.

特点:
※ 自动侦测串口速率、判别和控制数据传输方向
※ 3000V光电隔离保护可选
※ 特有接口自适应技术,无需开关设置
※ 可支持CANBUS超强7公里驱动能力
CanBus数据线上瞬态干扰抑制,抗静电、防雷击

通讯指标:





标准

符合EIARS-422,CANBUS标准

RS-422信号

T+,T-,R+,R-

CANBUS信号

CANH,CANL

光隔/非光隔

可选

工作方式

异步工作,点对点或多点,2线半双工

方向控制

采用数据流向自动控制技术,自动判别和控制数据传输方向

波特率

0~800kbps,无延时透明传输,波特率自适应,无需改动用户协议

负载能力

支持110个CAN节点

传输距离

CANBUS总线 7000 ,RS-422端建议不超过 1000米

接口保护

600W浪涌保护、15KV静电保护

光电隔离

3000V (可选)

接口形式

RS-485,CANBUS端10位工业压线端子



环境指标:





工作温度

-40℃ 80℃

存储温度

-40℃ 85℃

相对湿度

5%95%



电源指标:





输入电源

DC5V或者DC5~30V供电可选

功耗

静态功耗 100mA以内,动态功耗平均值300mA以内



外观指标:





××

120mm × 72mm × 26mm

外壳

塑料亚当工业模块外壳

颜色

蓝色

重量

80g



定货信息:





产品型号:

产品说明:

价格:

422CANIH.DC5

工业型RS422-CAN转换器,DC5V供电



422CANIH.DC5.G

工业型RS422-CAN转换器,DC5V供电,带光电隔离



422CANEH.DC5

工业加强型RS422-CAN转换器,DC5V供电



422CANIH.DC5-30

工业型RS422-CAN转换器,DC5-30V供电



422CANIH.DC5-30.G

工业型RS422-CAN转换器,DC5-30V供电,带光电隔离
