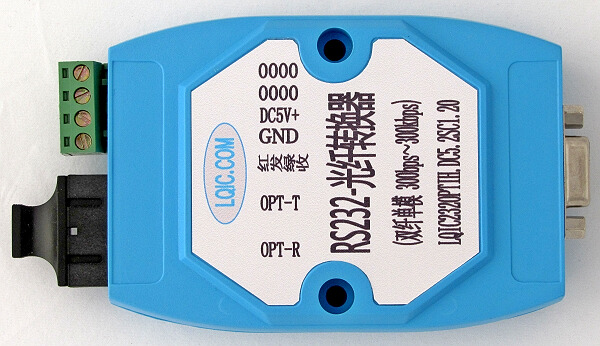

RS-232/光纤转换器(光端机MODEM)

    232OPTEH
是一种多功能的RS-232接口光纤MODEM。是连接远程终端单元(RTU)到主机(HOST)或分布式数据采集系统(SCADA)控制器的最佳选择。该产品采用光纤作为传输介质,提高了系统传输性能,有效的避免了恶劣环境下雷击、浪涌和电磁干扰等对通信设备的威胁。



特点:

※ 可选择多种款式

零延时自动转发
同步点到点传输,RS232接口与光纤转换
自动侦测串口速率、判别和控制数据传输方向
最大通信速率500Kbps
外供DC5V或DC5~30V电源,无需串口窃电,适应性更广
可选ST/SC/FC接口

工作波长850nm(多模), 1310nm (单模)
接口提供1500W浪涌保护,15KV静电保护
多模通信达到2公里,单模20/40/60/80公里
单纤(一根光纤)或者双纤可选



通讯指标:

标准

符合 EIA RS-232,RS-485标准

RS-232信号

IN,OUT,GND

光纤信号

IN(OPT-R),OUT(OPT-T)

工作方式

异步工作,单环

方向控制

采用数据流向自动控制技术,自动判别和控制数据传输方向

波特率

0~700Kbps,自动侦测信号速率

光纤波长

1310nm

电口传输距离

RS-232 15

光口传输距离

<20公里

接口保护

600W浪涌保护、1500V静电保护

电口形式

4位接线端子

光口形式

可选ST/ SC/FC接口

环境指标:

工作温度

-2570

存储温度

-4085

相对湿度

5%90%

电源指标:

输入电源

DC5V或DC5~30V电压输入

功耗

<2W

外观指标:

××

130mm ×72mm ×26mm

外壳

铝合金外壳或亚当模块塑料外壳

颜色

银色或蓝色

重量

160g

定货信息:





产品型号:

产品说明:

价格:

LQIC232OPTEH.DC5.2SC1.20 工业加强型RS232-光纤转换器:DC5V供电,双纤SC接口单模,20公里



LQIC232OPTEH.AC220.2SC1.20 工业加强型RS232-光纤转换器:AC220V供电,双纤SC接口单模,20公里



LQIC232OPTEH.DC5.2SC2.3 工业加强型RS232-光纤转换器:DC5V供电,双纤SC接口多模,3公里



LQIC232OPTEH.DC5.1SC1.20 工业加强型RS232-光纤转换器:DC5V供电,单纤SC接口单模,20公里



LQIC232OPTEH.DC5-30.2ST1.20 工业加强型RS232-光纤转换器:DC5-30V供电,双纤ST接口单模,20公里
LQIC232OPTEH.DC5.2SC1.40 工业加强型RS232-光纤转换器:DC5V供电,双纤SC接口单模,40公里
LQIC232OPTEH.DC5.2SC1.60 工业加强型RS232-光纤转换器:DC5V供电,双纤SC接口单模,60公里
LQIC232OPTEH.DC5.2SC1.80 工业加强型RS232-光纤转换器:DC5V供电,双纤SC接口单模,80公里
















RS232-光纤转换器说明书

一。产品型号:LQIC232OPTEH.DC5.2SC1.20

二。主要技术指标:

工作电压:工作电压:DC5V   电压范围:DC 4.8V~DC5.3V
工作电流:≤200mA
光纤型号:单模1310nm光纤
传输距离:≤20km(单模)
传输介质:单模光纤
使用环境:温度: -10~+50℃
相对湿度: ≤90%(40±2℃)

三。输入输出接口与安装方法:

1.有极性232总线接口:提供连接线缆,带“DB9(母)”标准接口。
2.有极性光纤接口:“OPT-T”接另一转换器的“OPT-R” ,“OPT-R”接另一转换器的“OPT-T” 。
3.DC5V电源接入:“DC5V+”接到直流5伏电源的正极,“GND”接到直流5伏电源的负极。
可由USB口提供DC5V电源。若不能正常工作,请检查接线是否正确。
4. 光纤尾纤(或跳线)与工程铺设光缆之间采用熔接技术。

四。功能:

1.本产品用于扩展RS232联网的通讯距离,采用光纤作信号传输媒介,具有传输距离远、传输频带宽、绝缘性能好、抗辐射、抗干扰能力强、重量轻、耐腐蚀等优点。特别适用于核辐射区、超高压电力系统、强电磁干扰区、雷区、易燃易爆区及强腐蚀环境等场合。
2.使用RS232-光纤转换器可将RS232总线和光纤相连接。需要远距离抗干扰传输时就转换成光纤,需要连接232通讯设备时就转换成RS232总线。光纤数据和RS232总线数据完全同步。

五。性能:

1.本转换器的232总线采用三线制通讯。通讯速率:0~700Kbps任意速率自适应。
2.信号收发的智能检测:
当检测到有接收信号,则自动转入接收处理状态;当检测到有发送信号,则自动转入发送处理状态。
3.对由于长线传输带来的信号延迟问题采用了智能处理。
4.双向通讯,纳秒级转换,通讯速度快,即插即用,透明传输。
六. 注意事项:
1.光纤转换器必须成对使用。电源极性不能接反。
2. OPT-T、OPT-R端口在未接光纤前,应加带塑胶保护罩以避免灰尘等杂质进入端口内部。
3.光纤的弯曲半径不可小于0.5m。
