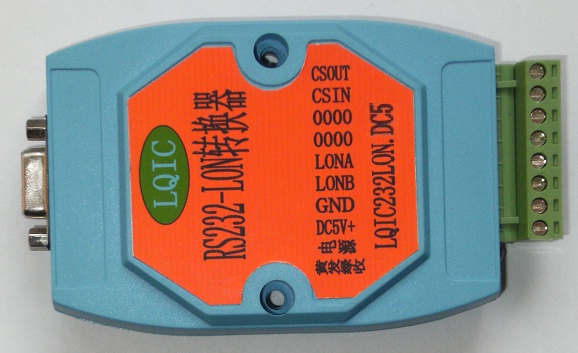

RS232-lonworks转换器（78k 工业豪华型）
- 产品型号：LQIC232LONIH.DC5
- 电源：工作电压：DC5V 电压范围：DC 4.75V～DC5.25V 功耗≤3.0 W
- 输入输出接口与安装方法：
1).有极性232总线接口：提供连接线缆，带“DB9（母）”标准接口。
2).无极性LON总线接口：两线，“LONA”接LON总线的A线，“LONB”接LON总线的B线。
3).DC5V电源接入：“DC5V＋”接到直流5伏电源的正极，“GND”接到直流5伏电源的负极。
4).LON总线的通信速率一般为７８ｋｂｐｓ,但用于自由拓扑结构时，通信距离较短（只有５００米），而采用双端总线结构时却有２７００米。它可工作在５ＭＨｚ、１０ＭＨｚ或２０ＭＨｚ频率下，并可自动进行时钟检测。
4.功能：
1).本产品用于扩展RS232联网的通讯距离，具备将RS232总线信号转换成满足LON总线物理层协议信号的功能。不用改变原来的通讯协议，只要将RS232-LON转换器接入232通讯网络就行。
2).使用RS232-LON转换器可将RS232总线和LON总线相连接，实现RS232总线和LON总线的相互转换。总之：需要远距离抗干扰传输时就转换成LON总线，需要连接232时就转换成RS232总线。
3).一条LON总线最大驱动能力为64个设备，若一条LON总线上超过64个设备，可采用多条LON总线来驱动，或者加LON总线中继器，或者加路由器。组网简单灵活。
4).RS232总线数据和LON总线数据完全同步，实现物理层透明转换。
5)．如果要与计算机进行数据交换，则需要用户自己编制驱动程序来解析LON协议，LON协议可从国家标准化委员会购买。
5.性能：
1).本转换器的232总线采用三线制通讯。通讯速率：自动跟踪LON总线。
2).信号收发的智能检测：
当检测到有接收信号，则自动转入接收处理状态；当检测到有发送信号，则自动转入发送处理状态。
3).对由于长线传输带来的信号延迟问题采用了智能处理。双向通讯，通讯速度快，透明传输。
通讯指标：
标准
|
符合LONWORKS标准
|
LONWORKS总线电气接口
|
LONA,LONB
|
RS232接口 |
DB9孔头 |
工作方式
|
多主方式 |
方向控制
|
采用数据流向自动控制技术,自动判别和控制数据传输方向
|
波特率
|
78Kbps |
电口传输距离
|
LONWORKS 2700
米
|
接口保护
|
600W浪涌保护、1500V静电保护
|
负载能力
|
LONWORKS支持127节点 |
电口形式
|
8位接线端子
|
环境指标：
工作温度
|
-25℃
～
70℃
|
存储温度
|
-40℃
～
85℃
|
相对湿度
|
5%～90%
|
电源指标：
输入电源
|
支持DC5V或AC220V电源输入可选
|
功耗
|
2W
|
外观指标：
长×宽×高
|
122mm
×
72mm
×
26mm
|
外壳
|
亚当模块塑料外壳
|
颜色
|
蓝色
|
重量
|
<200g
|
