防雷型有源智能RS-232/485转换器
目前工业环境中许多重要的设备仍然使用RS-232接口界面设计,然而,RS-232是一个点对点的界面,限制设备和计算机之间的传输距离只能为
15米.为了克服这个限制,许多用户使用RS-232到RS-485转换器,将RS-232设备连到工业RS-485网络,传输数据时距离超过
1.2km.

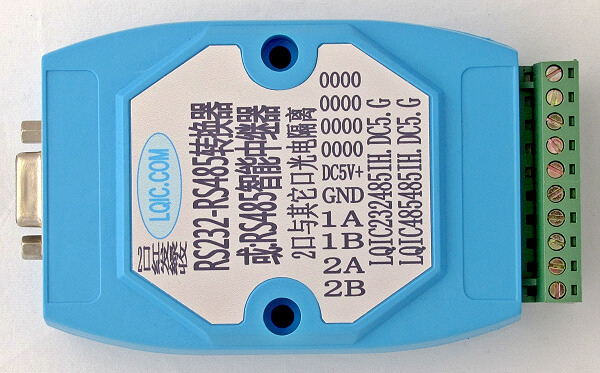

232485eh 是一款性能卓著,功能强大的RS-232/RS-485智能转换器,设计指标完全符合工业标准要求,具备严格的工业应用设计特点,集多项专门技术于一身.包括导轨式外型设计支持DIN-rail标准导轨安装,接线端子接线,可通过外部接线端子供电且支持DC5V或者DC5～30V宽电压输入,3000V光电隔离保护和自动侦测串口信号速率.总之,您的RS-232设备可以轻松接入工业RS-485网络,无须做任何的软硬件改变.此外它采用接口自适应技术,无需开关设置,既可支持RS-232/RS-485双向转换,纳秒级转换速度,非常适合在性能要求苛刻的工业采集系统中使用.
特点：
※
自动侦测串口速率、判别和控制数据传输方向
※
3000V光电隔离保护可选
※ 特有接口自适应技术，无需开关设置
※
可支持RS-485超强驱动功能
※
通信距离长达3000米
（9600bps）
※
接口具有1500W浪涌保护，15KV静电保护
|
通讯指标： |
|
|
|
|
标准
|
符合EIARS-232,RS-485,RS-422标准 |
|
RS-232信号
|
TX,RX,
GND |
|
RS-485信号
|
485A,485B |
|
光隔/非光隔
|
可选 |
|
工作方式
|
异步工作,点对点或多点,2线半双工
|
|
方向控制
|
采用数据流向自动控制技术,自动判别和控制数据传输方向 |
|
波特率
|
0～700000bps,自动侦测串口信号速率
|
|
负载能力
|
支持
32点轮询环境(可定制128点) |
|
传输距离
|
RS-485端3000米
(9600bps时),RS-232端建议不超过15米 |
|
接口保护
|
600W浪涌保护、15KV静电保护 |
|
光电隔离 |
3000V
(可选) |
|
接口形式
|
RS-232端DB9孔标准端子,RS-485端10位工业压线端子 |
|
|
|
环境指标：
|
|
|
|
工作温度
|
-40℃
～
80℃
|
存储温度
|
-40℃
～
85℃
|
相对湿度
|
5%～95%
|
|
|
|
电源指标：
|
|
|
|
|
输入电源
|
DC5V或者DC5～30V供电可选
|
|
功耗
|
静态功耗 100mA以内,动态功耗平均值300mA以内 |
|
|
|
外观指标： |
|
|
|
|
长×宽×高
|
120mm
×72mm
×26mm
|
|
外壳
|
塑料亚当工业模块外壳
或 铝合金外壳 |
|
颜色
|
蓝色
或 银色 |
|
重量
|
80g
|
|
|
|
定货信息： |
|
|
|
产品型号： |
产品说明： |
价格: |
| LQIC232485EH.DC5 |
智能RS232-RS485转换器工业加强型：DC5V供电，无光电隔离 |
|
| LQIC232485EH.DC5-30 |
智能RS232-RS485转换器工业加强型：DC5-30V供电，无光电隔离 |
|
| LQIC232485EH.AC220 |
智能RS232-RS485转换器工业加强型：AC220V供电，无光电隔离 |
|
| LQIC232485EH.DC5.G |
智能RS232-RS485转换器工业加强型：DC5V供电，有光电隔离 |
|
| LQIC232485EH.DC5-30.G |
智能RS232-RS485转换器工业加强型：DC5-30V供电，有光电隔离 |
|
| LQIC232485EH.AC220.G |
智能RS232-RS485转换器工业加强型：AC220V供电，有光电隔离 |
|
|
RS232-RS485转换器说明书
一.产品型号：LQIC232485EH.DC5
二.电源：工作电压：DC5V 电压范围：DC 4.8V～DC5.3V 功耗≤2.0 W
三.输入输出接口与安装方法：
1.有极性232总线接口：提供连接线缆，带“DB9（母）”标准接口。
2.有极性RS485总线接口：两线，“485A”接RS485总线的A线，“485B”接RS485总线的B线。
3.DC5V电源接入：“DC5V＋”接到直流5伏电源的正极，“GND”接到直流5伏电源的负极。
可由USB口提供DC5V电源。若不能正常工作，请检查接线是否正确。
4.RS485总线采用差分信号进行传输，抗干扰能力强，一般采用RVS1.0mm2普通非屏蔽双绞线，并且双绞线越粗，通讯距离越远，通讯效果越好。若采用屏蔽双绞线，通讯效果更好。
四.功能：
1.本产品用于扩展RS232联网的通讯距离，具备将RS232总线信号转换成满足RS485总线物理层协议信号的功能。不用改变原来的通讯协议，只要将RS232-RS485转换器接入232通讯网络就行。经过多次转换中继，可将232联网的通讯距离延长几公里。

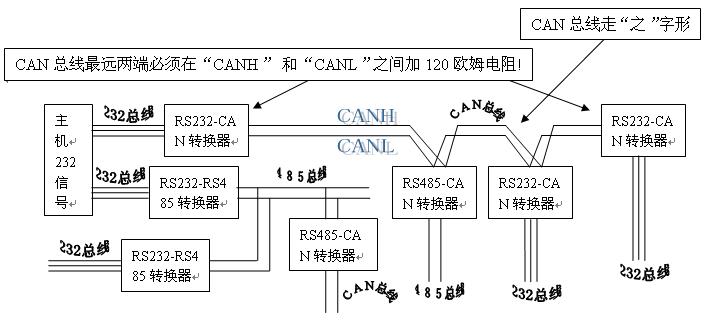

2.使用RS232-RS485转换器可将RS232总线和RS485总线相连接，实现RS232总线和RS485总线的相互转换。总之：需要远距离抗干扰传输时就转换成RS485总线，需要连接232通讯设备时就转换成RS232总线。一条RS485总线通讯距离可达到3000米。
3.一条RS485总线最大驱动能力为32个设备，若一条RS485总线上超过32个设备，可采用多条RS485总线来驱动，或者加RS485中继器，或者定做驱动能力为64点、128点、256点的转换器。组网简单灵活，可扩展几千个设备。
4.RS485总线数据和RS232总线数据完全同步，可直接接入联网网络。
五.性能：
1.本转换器的232总线采用三线制通讯。通讯速率：0～700Kbps任意速率自适应。
2.信号收发的智能检测：
当检测到有接收信号，则自动转入接收处理状态；当检测到有发送信号，则自动转入发送处理状态。
3.对由于长线传输带来的信号延迟问题采用了智能处理。
4.双向通讯，通讯速度快,即插即用，透明传输。
|
